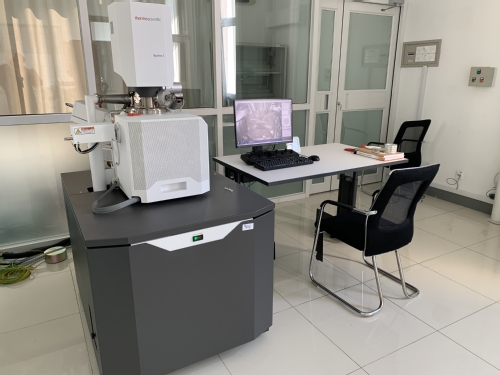

场发射环境扫描电镜

仪器名称：

场发射环境扫描电镜

仪器型号：

Quattro S

负责人：

林承焰（教授）

Email：lincy@upc.edu.cn

购置日期和购置厂家：

美国FEI公司

2020.09.15

一、主要技术指标和参数：

1电子光学系统:

 1.1 分辨率: 二次电子 (SE) 像

 1.1.1 高真空模式：30 kV时1.0 nm；1 kV时 3.0 nm

 1.1.2 低真空模式：30 kV时1.3 nm；3 kV时 2.5 nm

 1.1.3 环境真空模式 (ESEM)：30kV 时 1.3 nm

1.2 分辨率: 背散射电子 (BSE) 像：30kV时2.5nm

 1.3 加速电压： 0.2kV－30KV

 1.4 放大倍数：6倍－250万倍

 1.5 电子枪：Schottky肖特基场发射电子枪，最大束流200nA

 1.6 物镜光阑：物镜光阑应能自加热自清洁；无需拆卸镜筒即可更换物镜光阑

 1.7 二次电子和背散射电子成像系统: 自动调节和手动调节亮度、对比度

 2样品室

 2.1 样品台：五轴马达驱动，全对中样品台

移动范围：X = 110mm，Y =110mm，Z = 65mm；T = -15°to +90°，R= 360°连续旋转

T = -15° to +90°，R= 360°连续旋转

 2.2 样品室尺寸: 左右内径 340mm

 2.3 分析工作距离 10 mm

 2.4 重复精度：3μm (X/Y方向)

 2.5 至少12个探测器/附件接口

 3检测器：

 3.1 高真空模式二次电子检测器；

 3.2 低真空模式气体二次电子探头；

 3.3 环境真空模式气体二次电子探头；

 3.4 低电压高灵敏度背散射电子检测器；

 3.5 样品室红外CCD相机

 4数字图像记录系统

 4.1 图像处理：最大6K x 4K像素

 4.2 图像显示：单幅图像显示或4幅图像同时显示 (四活动窗口)

 4.3 图像记录: TIFF，BMP或JPEG

4.4 自动记录数字电影 (.avi) 功能

 4.5 智能扫描 (256帧平均或积分, 线积分或平均, 隔行扫描)

 4.6 漂移补偿帧积分

 4.7 实时或静态按彩色或按灰度等级信号混合

 5控制和数据处理系统

 5.1 基于以太网架构的数据传输系统

5.2 系统计算机

 5.3 图像显示器：24寸Dell液晶显示器，显示器分辨率1920 x 1200

 6真空系统

 6.1 由涡轮分子泵，离子泵，与机械泵组成

 6.2在镜筒与样品室之间有真空隔离装置，防止更换样品时，镜筒内被污染和保护灯丝

 6.3样品室真空度：高真空模式下优于6×10-4Pa

低真空模式下200Pa；环境真空模式下4000Pa

 6.4典型换样时间：高真空模式≤3.5分钟；

  低真空模式≤5分钟。

 7标准应用软件

 7.1 样品台图像导航功能

 7.2 鼠标拖曳式放大及对中功能

 7.3 直方图及图像测量软件

 7.4 数字动画记录

二、主要用途：
